1 августа 1896 года Пауль Маузер демонстрировал свой пистолет С96 представителям отдела стрелкового оружия Gewehr-Prüfungskommission в Шпандау. Созданная в 1877 году «Комиссия по испытанию винтовок» организовывала войсковые испытания представляемых образцов, формулировала условия этих испытаний и временные инструкции по эксплуатации, оценивала полученные результаты. Затем отчеты направлялись в военное министерство, которое на основании этих заключений принимало решение о принятии или не принятии на вооружение конкретного образца.
Кроме представителей комиссии, на демонстрации присутствовал военный министр Вюртемберга генерал Шотт-фон-Шоттенштейн и офицеры его министерства. Отзывы о пистолете были самые положительные, что, казалось бы, вселяло оптимизм относительно будущих перспектив, однако Пауль Маузер решил, что будет не лишним продемонстрировать свой С96 лично германскому кайзеру Вильгельму II, и направил 10 августа 1896 года его адъютанту Хельмуту фон Мольтке соответствующее письмо, а уже 19 августа получил ответ, что кайзер с восторгом принял его предложение.

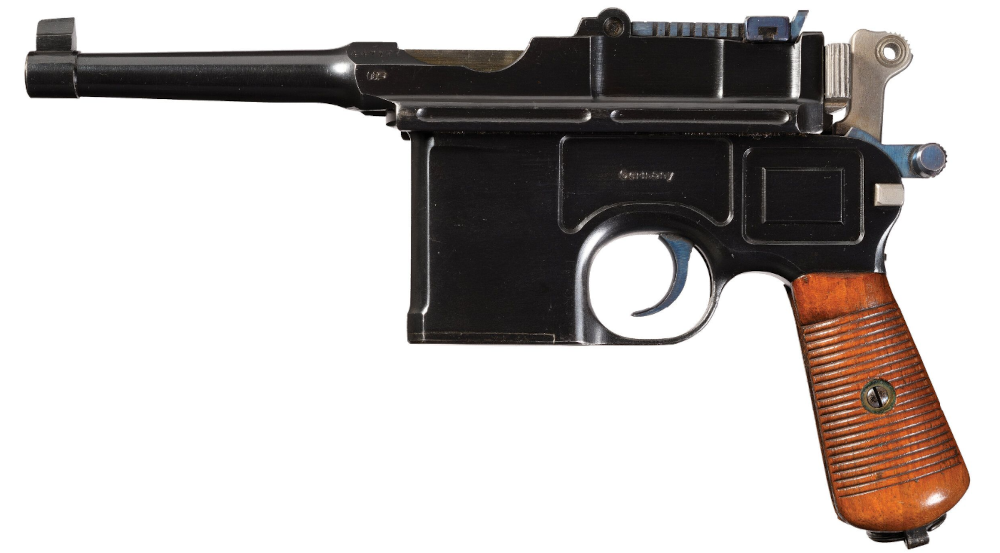

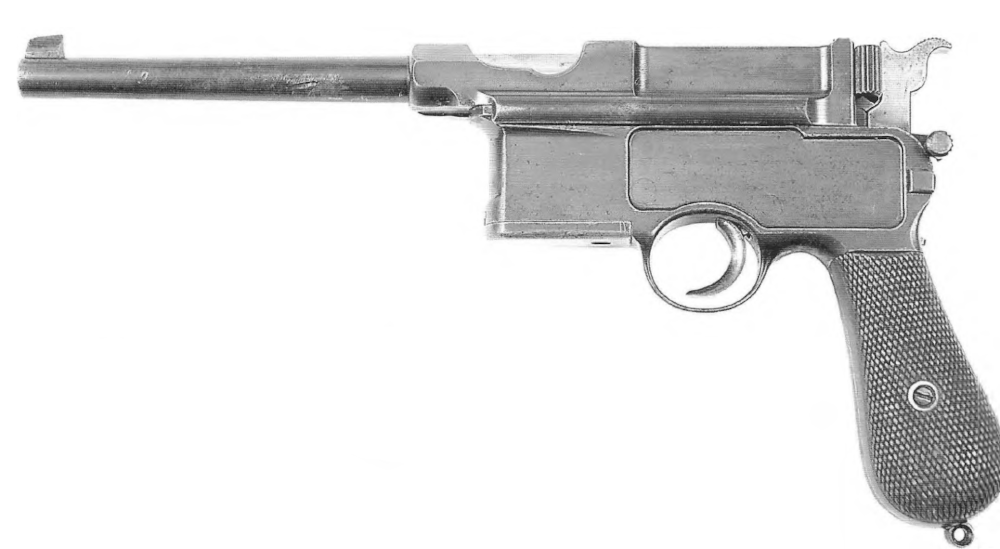

На ходе прошедшей 20 августа 1896 года в Катариненхольце, как бы сегодня сказали, презентации, мы подробно останавливаться не будем, она описана во множестве статей о С96. Были представлены 6-, 10- и 20-зарядные образцы пистолета, а также 10-зарядный карабин.

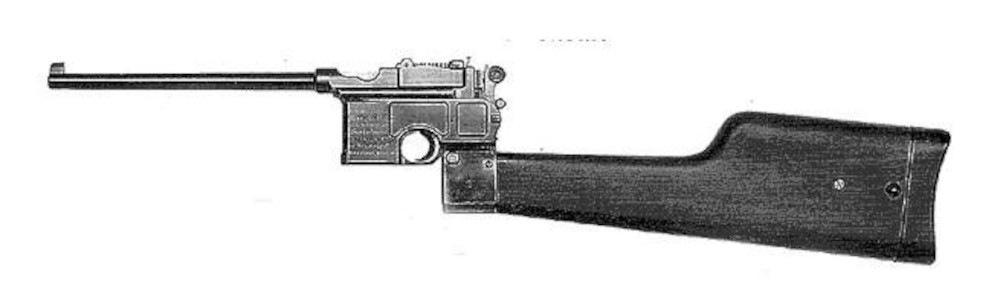

Десятизарядный карабин, из которого стрелял лично Вильгельм II, последний германский император
Кайзер пистолетом оказался весьма впечатлен, особенно ему понравилась стрельба из образца в варианте карабина, после которой Вильгельм II задал Паулю Маузеру вопрос, сколько времени ему понадобится, чтобы создать самозарядную винтовку. Маузер ответил, что ему понадобится пять лет.
И вот с этого самого времени и до своей смерти в 1914 году Пауль Маузер проводил большую часть своего времени в экспериментальной мастерской фирмы, известной как Versuchsabteilung (примерный перевод – отдел разработок или экспериментальный отдел), сокращенно V-Abt. Руководил V-Abt Фидель Федерле, там же работали и его братья Йозеф и Фридрих.
Было разработано и запатентовано семнадцать вариантов механизмов самозарядных винтовок, но в конечном итоге все оказались неудачными и не вышли за рамки опытных или малосерийных образцов. Пауль Маузер даже потерял левый глаз в результате несчастного случая во время испытаний винтовок.

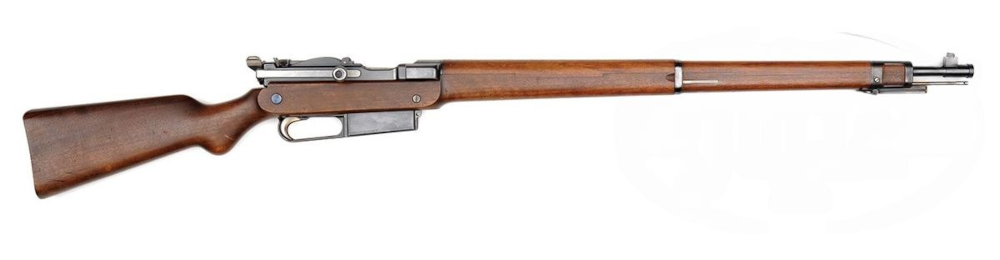

Первая экспериментальная самозарядная винтовка Маузера Model 98. Патрон - 6,5x57 mm Mauser. Автоматика на основе отдачи ствола с коротким ходом. Запирание затвора двумя боевыми упорами, разводимыми в стороны. Впоследствии аналогичная схема запирания будет достаточно распространенной, в частности, использована Дегтяревым в ручном пулемете ДП-27. Но на тот момент конструкция была не отработана, что и стоило Маузеру глаза
Созданные в этот период фирмой Gebrüder Mauser пистолеты носят на себе явный отпечаток этой «винтовочной эпопеи». Большинство моделей не вышли за пределы завода, но работа над ними позволила инженерам фирмы накопить нужный опыт.

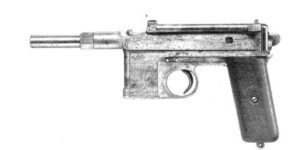

Прототип пистолета, изготовленный предположительно в 1898–1900 гг.
Принцип работы точно неизвестен, возможно, это «побочный продукт» создания самозарядной винтовки Маузера с длинным ходом ствола. Как известно, некоторые опытные образцы пистолетов конструкцию, аналогичную самозарядным винтовкам.

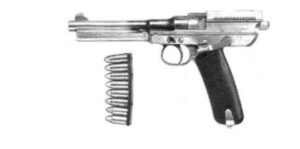

Экспериментальный пистолет C02. Автоматики с длинным ходом ствола и запиранием поворотом боевой личинки затвора. В обойме с патронами на снимке показаны все типы боеприпасов, которые использовались в опытных пистолетах. Два нижних – это экспериментальные патроны 9х19 фирмы DWM. Первый, второй, пятый и шестой – опытные патроны 9х21 DWM. Второй и третий тоже 9х21 DWM, но с другим типом пули
Как известно, у оружия с длинным ходом ствол, сцепленный с затвором, вместе проходят полный путь отката внутри ствольной коробки, при этом длина этого пути по необходимости больше полной длины патрона, а операции отпирания и открывания, закрывания и запирания канала ствола разделены по времени. Отсюда, во-первых – низкий темп стрельбы, во-вторых, увеличение габаритов ствольной коробки, а это – лишний вес. Площадь контакта между боевыми выступами личинки и опорными поверхностями ствольной коробки должна быть достаточной для надежного запирания канала ствола. Это опять габариты и вес. Симметричное расположение боевых упоров требует очень высокой точности изготовления деталей узла запирания для того, чтобы они могли одновременно работать, воспринимая давление газов. Кроме всего прочего, такая конструкция содержит большое число деталей и очень чувствительна к загрязнению и смазке.
Следующий образец был разработан в 1906 году. Это был пистолет, обозначавшийся в документации фирмы, как С06.

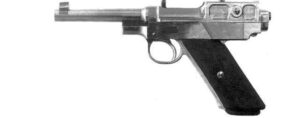

Опытный пистолет Маузера С06. Первый вариант
Для этого пистолета была выбрана систему автоматики с отдачей ствола при его коротком ходе. А вот на способе запирания стоит немного остановиться.
В патенте он обозначен как «mit gleitendem Lauf und in dem Vecrschlubriegel schwingbar gelagerteim Vecrschlubriegel». Из названия, которое звучит как «подвижный ствол с затвором, шарнирно закрепленным в кожухе ствола», какие-либо выводы об устройстве этого самого затвора сделать проблематично, однако на помощь приходят сохранившиеся чертежи и фотографии.

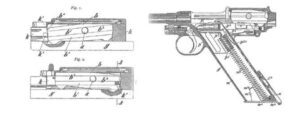

Так узел запирания выглядит на чертеже

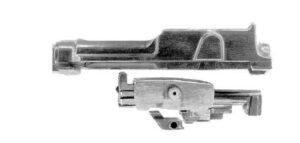

А так в металле. По сути – это рычажное запирание, хотя и реализовано достаточно оригинально. Затвор запирается массивной личинкой, вращающейся на оси, закрепленной в ствольной коробке, причем вращение осуществляется в вертикальной плоскости, параллельной оси канала ствола.

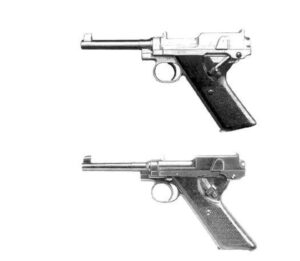

Было создано несколько не отличавшихся принципиально вариантов пистолета С06, представленных на иллюстрациях ниже.
На следующей модели, 1906 года, получившей название «Trial Pistol C 06/08», Пауль Маузер почему-то вернулся к расположению магазина, как у C96, впереди спусковой скобы; магазин был съемным.
Все известные образцы были произведены в редком экспериментальном калибре 9 mm Mauser (9x21 мм), за исключением серийного номера 3, который был изготовлен под патрон 9 mm Mauser Export (9x25 мм). Съемный магазин вставлялся снизу, известные образцы имели емкость на шесть, семь, восемь или семнадцать патронов.

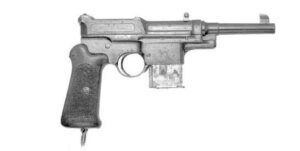

Пистолет Маузера C06/08, серийный номер 18
Серийные номера сохранившихся экземпляров и фотографии указывают, что пистолетов было изготовлено не менее 200, то есть достаточно много по сравнению с предыдущими единичными образцами, очевидно, Маузер намеревался представить эту модель правительству Германии для официальных испытаний. На это указывает и факт того, что Арсенал Шпандау изготовил в 1907 году специальную партию патронов Маузера 9x21 мм.
Почему Маузер вернулся к расположенному вперед магазину, остается загадкой, особенно с учетом того факта, что такое расположение было одной из причин, по которой Кайзерлихмарине отдали предпочтение пистолету Р08 Люгера перед C96 Маузера по итогам испытаний, завершившихся в 1903 году.
Привод автоматики пистолета «Trial Pistol C 06/08» – энергия отдачи ствола при коротком ходе, как и в предыдущих образцах, а вот запирающий механизм – полусвободный затвор, в основе которого конструкция затвора самозарядной винтовки MODEL 06-08, MAUSER SEMI-AUTOMATIC RIFLE.
Как известно, полусвободным называется затвор стрелкового оружия, встречающий сопротивление при движении назад за счет связи со ствольной коробкой. Конструктивное исполнение полусвободных затворов может быть самым разнообразным с использованием кулачковых, рычажных, рычажно-кулачковых механизмов.
В пистолете C06/08 рычажный механизм, то есть запирание в момент выстрела затвора осуществляется двумя симметрично расположенными боевыми упорами, выполненными в виде рычагов, шарнирно закрепленных в ствольной коробке.

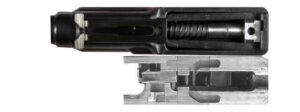

На иллюстрации: вверху – затвор перед выстрелом, боевые упоры (детали с маркировкой «51») сведены, затвор заперт; внизу – рамка пистолета со снятой ствольной коробкой. Хорошо видны симметричные фигурные пазы
В момент выстрела ствол со ствольной коробкой под воздействием отдачи движется назад, ведущие кулачки, расположенные на нижней плоскости боевых упоров, взаимодействуют с боковыми поверхностями фигурных пазов рамки пистолета, чем достигается разведение боевых упоров, затвор отпирается и далее двигается свободно.
Затвор в крайнем заднем положении после выстрела, боевые упоры разведены. Хорошо виден подаватель магазина
Сам Маузер считал, что разработанная конструкция очень проста и надежна, но испытания показали результат явно противоположный ожидаемому, пистолет получился крайне неудачный. Добиться от сконструированного для винтовки механизма стабильной, без задержек, работы в «пистолетном исполнении» так и не удалось. Кроме всего прочего, пистолет получился перетяжеленный, более килограмма веса, плохо сбалансированный.
Понятно, что никаких шансов быть принятым на вооружение этот пистолет не имел, зато сегодня он достаточно высоко оценивается коллекционерами. Цены на некоторые экземпляры достигают 60 000 USD.
Получив очередной «блин комом», Маузер предпринимает труднообъяснимый шаг – создает «гибрид» их двух пистолетов – C06 и C06/08. От первого взяли рукоятку с магазином и ударно-спусковой механизм. От второго – ствол со ствольной коробкой и затвор.

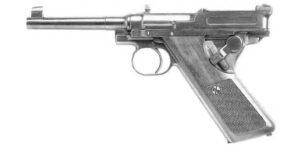

Пистолет «C06 – C06/08» Hybrid
Почему Маузер решил, что из двух неудачных конструкций получится одна удачная, история умалчивает. Изготовлен был единственный экземпляр, который даже не получил серийного номера.
Казалось бы, столь длинная череда неудач могла бы отвратить Маузера от «пистолетной темы», тем более что винтовки фирмы к тому времени получили широкое распространение не только в Германии, но и экспортировались в государства Европы, страны Ближнего Востока, Азии, Африки, Латинской Америки, США и Канаду, да и охотничье оружие фирмы на мировом рынке пользовалось очень высокой репутацией. То есть фирма не испытывала недостатка в заказах.
Но Пауль Маузер был не только талантливым конструктором, но и талантливым предпринимателем, поэтому, что называется – «чувствовал перспективу». Кроме того, что стремительно расширялся рынок полицейских и гражданских пистолетов, в Европе созданием Антанты завершилось окончательно размежевание великих держав и явственно запахло большой войной. Упускать такую возможность было нельзя, и работы над созданием пистолетов на фирме Gebrüder Mauser und Cie получают дальнейшее развитие.
Пауль Маузер и Фидель Федерле выдвигают идею создания универсальной конструкции, на основе которой можно было бы с минимальными изменениями производить пистолеты разного назначения – от карманных, калибром 6,35 мм для гражданского рынка, до моделей под патрон 9 мм, для армии. Именно в это время к работе V-Abt привлекается молодой талантливый инженер Йозеф Никль, который начал работать на фирме с 1904 года, сыгравший в создании «пистолетного» семейства значительную роль.
В качестве базовой была избрана модель под патрон 9×19mm Parabellum с неподвижным стволом и автоматикой, работа которой основывалась на принципе отдачи свободного затвора. Маузер вполне логично заключил, что двигаться надо от более мощного патрона к менее мощному. Если судить по патентным чертежам, то работы начались в 1907 году.

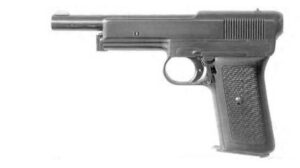

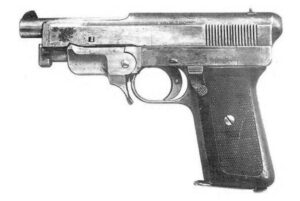

Первый прототип пистолета Mauser Model 1909 с длинным стволом под патрон 9×19mm Parabellum. Квадратное отверстие на кожухе-затворе – место крепления пружинного буфера
И с первых же прототипов стало понятно – мощный патрон 9×19mm Parabellum и свободный затвор для пистолета – сочетание далеко не оптимальное. Сильная отдача требовала увеличения массы кожуха-затвора и жесткости возвратной пружины, но тогда массогабаритные характеристики оружия явно выходили за приемлемые рамки. В качестве альтернативной меры в передней части кожуха-затвора поместили пружинный буфер, который должен был взять часть энергии отдачи на себя.

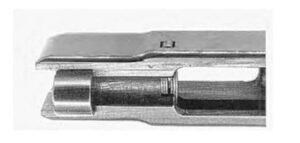

Пружинный буфер пистолета Mauser Model 1909. Конструктивно представляет собой тарельчатую пружину, состоящую из нескольких соединенных между собой дисков («тарелок»). Тарельчатые пружины применяются для гашения ударов там, где необходимо создать большие усилия в ограниченных габаритах

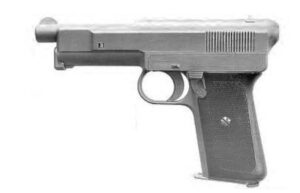

Второй прототип пистолета Mauser Model 1909 с укороченным стволом под патрон 9×19 mm Parabellum
Но и буфер не помог решить проблему. Тогда Маузер предпринимает следующий шаг – разрабатывает новый патрон, габариты которого остаются как у 9×19 mm Parabellum, но навеска пороха значительно уменьшается. Таким способом отдачу снизили до приемлемого уровня, но при этом явно терялся смысл создания конструкции. Небольшое количество пистолетов Mauser Model 1909 все же изготовили. Несколько экземпляров есть в частных коллекциях. Стоимость – от 50 000 USD.
Таким образом Маузер убедился, что разработка пистолета со свободным затвором под патрон 9×19 mm Parabellum перспектив не имеет, и работы прекратили. Но время и средства были потрачены совсем не напрасно, поскольку пистолет Mauser Model 1909, как и предполагалось, послужил основой для очень успешных моделей Mauser Model 1910, Mauser 1910/14, Mauser 1914, Mauser 1910/34, Mauser 1914/34 под менее мощные патроны 6,35 Browning и 7,65 Browning. Вышеперечисленные модели выпускались в общей сложности более тридцати лет – с 1910 по 1941 год.
А что же Пауль Маузер? О, он снова, в который уже раз предпринимает попытку создания пистолета под патрон 9×19 mm Parabellum! Более того, задача усложняется, так как предусматривается и создание варианта под патрон .45 ACP!
Новая конструкция, создававшаяся на основе опытного Mauser Model 1909 и серийного Mauser Model 1910, имела неподвижный ствол и автоматику, работа которой основывалась на принципе отдачи полусвободного затвора. Напомним, что задача полусвободного затвора – без значительного увеличения массы подвижной системы замедлить отпирание ствола за счет связи со ствольной коробкой или рамкой до такой степени, чтобы к концу периода последействия газов гильза не выдвинулась из патронника на значительную величину и в то же время подвижная система приобрела инерцию, достаточную для совершения работы по перезаряжанию оружия.
Маузер создал для этой цели оригинальный узел – Stutzklappe. Перевод немецкой технической документации иногда бывает задачей нетривиальной, даже с применением специальных тематических словарей. В данном случае наиболее близкий перевод – «подпружиненный замедляющий блок». В дальнейшем этот термин и будет использоваться вместе с оригинальным названием..
Первый прототип пистолета под патрон 9×19 mm Parabellum. Хорошо виден установленный на поперечной оси Stutzklappe и рычаг для его разблокирования перед спусковой скобой. Наличие квадратного отверстия в передней части кожуха-затвора говорит о том, что в конструкции, как и в Mauser Model 1909, используется пружинный буфер
Замедляющий блок по сути представляет собой качающийся в вертикальной плоскости рычаг (личинку), расположенный перед спусковой скобой, опорные поверхности которого входили в соответствующие фигурные пазы кожуха-затвора. После выстрела затвор, чтобы начать движение, должен преодолеть сопротивление блока, повернув его против часовой стрелки вокруг поперечной оси. Конфигурация опорных поверхностей блока и кожуха-затвора была рассчитана таким образом, чтобы обеспечить замедление затвора на время, достаточное для покидания пулей ствола. Для того, чтобы отвести затвор в крайнее заднее положение вручную, не прилагая больших усилий, предусмотрен специальный рычаг для разблокировки.

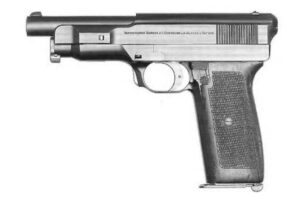

Один из первых прототипов пистолетов под патрон .45АСР. От громоздкой наружной конструкции отказались, Stutzklappe поместили внутри рамки, рычаг для разблокировки проходит через паз специального прилива на передней части спусковой скобы. В этой конструкции еще присутствует пружинный буфер
Прототип пистолета под патрон 9×19 mm Parabellum. Конструкция в целом и запирающего механизма в частности аналогична пистолету под патрон .45АСР, но пружинный буфер отсутствует

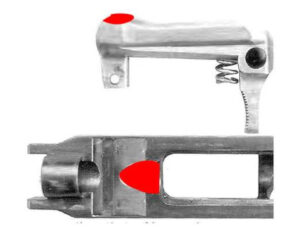

На иллюстрации: вверху – замедляющий блок, внизу – вид снизу на затвор. Как понятно из изображения, для того чтобы начать движение, затвор должен преодолеть усилие пружины замедляющего блока, «утопив» его в паз рамки пистолета. Жесткость пружины обеспечивала замедление затвора на время, достаточное для покидания пулей ствола. Красным цветом показаны опорные поверхности, которыми взаимодействовали затвор и замедляющий блок

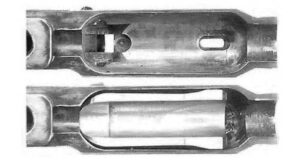

На иллюстрации: вверху – рамка пистолета со снятым кожухом-затвором. Хорошо виден паз для установки замедляющего блока; внизу – рамка пистолета с установленным замедляющим блоком
На первый взгляд конструкция замедляющего блока проста и надежна, но на практике узел имел очень ограниченный ресурс, поэтому конструкция его была вновь изменена.

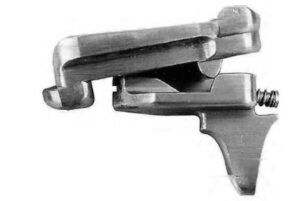

Третий вариант Stutzklappe
Общий принцип работы не изменился, но теперь замедляющий блок состоял из двух деталей, работавших последовательно, что, по замыслу конструкторов, должно было более равномерно распределить нагрузки на конструкцию и повысить надежность. Изменена была и форма опорных поверхностей. Но и это кардинально вопрос не решило.
Поэтому Маузер снова, как и в случае с пистолетом Mauser Model 1909, возвращается к идее использования патрона с меньшей навеской пороха. Производились такие патроны фирмой DWM. Применялись ли они и в каком количестве – информация отсутствует. В архиве сохранилась заводская документация, в которой приведены сравнительные характеристики пистолета Mauser Model 1912 с другими выпускавшимися на тот момент пистолетами. В ней в качестве боеприпаса указан патрон 9×19 mm Parabellum.

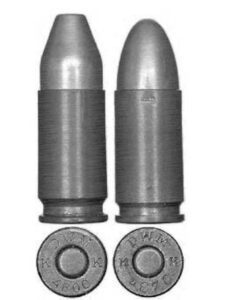

На снимке: слева – патрон 9×19 mm Parabellum, справа – патрон 9×19 mm Mauser
На этом этапе пистолет получает обозначение Mauser Model 1912, и начинается его серийное производство.

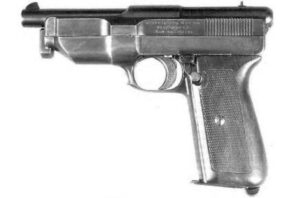

Пистолет Mauser Model 1912, имеющий серийный номер 13, с описанной выше «качающейся» конструкцией замедляющего блока. В литературе пистолеты такой конструкции называют «первый вариант». Его легко определить по характерным выступам на боковых поверхностях кожуха-затвора и рамки над передней частью спусковой скобы
Однако производство «первого варианта» закончилось, практически не начавшись, так как изготовлено было менее сотни экземпляров. Конструкцию узла замедления затвора снова изменили. Вместо качающегося в вертикальной плоскости рычага замедление осуществлялось двумя движущимися в горизонтальной плоскости боевыми упорами по типу конструкции пистолета Trial Pistol C 06/08.

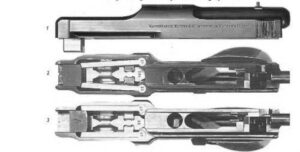

1 – кожух-затвор пистолета Model 1912. Спереди внизу виден выступ, взаимодействующий с боевыми упорами;
2 – положение деталей перед выстрелом, боевые упоры сведены;
3 – положение деталей после выстрела и покидания пулей ствола, выступ затвора-кожуха преодолел сопротивление пружины, боевые упоры разведены
Как видно на иллюстрации выше, принцип работы узла замедления следующий. После выстрела затвор, чтобы начать движение, должен преодолеть сопротивление боевых упоров, разведя их в горизонтальной плоскости. Конфигурация опорных поверхностей упоров, выступа кожуха-затвора и жесткость пружины упоров рассчитана таким образом, чтобы обеспечить замедление затвора на время, достаточное для покидания пулей ствола. Для того, чтобы отвести затвор в крайнее заднее положение вручную, не прилагая больших усилий, предусмотрен специальный рычаг для разблокировки.
На этом изменения в конструкции пистолета Mauser Model 1912 заканчиваются и возобновляется его серийное производство.

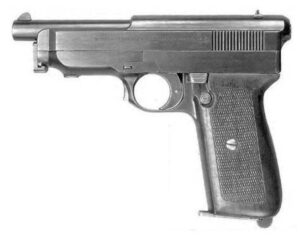

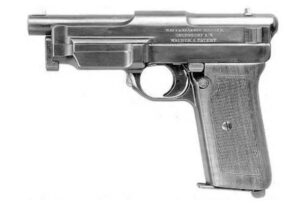

Пистолет Mauser Model 1912. Калибр – 9 мм. Используемый боеприпас – 9×19 mm Parabellum. Емкость магазина – 9 патронов. Вес со снаряженным магазином – 980 грамм. Начальная скорость пули – 340 м/сек. Габаритные размеры – 182х140х32 мм. Пистолет имеет неподвижный ствол и автоматику, работа которой основывается на принципе отдачи полусвободного затвора
Точную цифру изготовленных пистолетов Mauser Model 1912 пока установить не удалось. В литературе обычно указывается «несколько сотен», причем это с появившейся в начале 1914 года модификацией Model 1912/1914. Эта модификация имела на рукоятке направляющие и комплектовалась кобурой-прикладом.

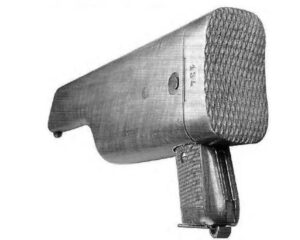

Некоторая часть пистолетов имела регулируемый прицел с делениями от 50 до 500 метров. Они обозначались как Model 1912/1914 Armeepistole.

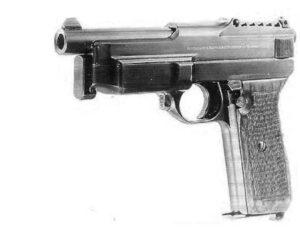

Было изготовлено также несколько прототипов под патрон .45АСР. По устройству они идентичны пистолетам под патрон 9 мм
Потенциальные потребители пистолета как Model 1912, так и Model 1912/1914 встретили, скажем так, крайне прохладно. В 1913 году небольшую партию для испытаний заказали ВМС Бразилии. Некоторую заинтересованность проявили коммерческие структуры в той же Бразилии, Мексике, США, России и самой Германии, заказав пробные партии.
Но в 1914 году случилось два события, которые поставили, по сути, на пистолете крест. 29 мая умер Петер-Пауль фон Маузер. А через два месяца, 28 июля, началась Первая мировая война. Завод Mauser-Werke в Оберндорфе переключился на выполнение армейских заказов. Имевшиеся на складе пистолеты отправили на фронт. Считанные уцелевшие экземпляры сегодня являются предметом вожделений коллекционеров.

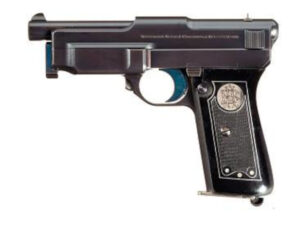

Вот этот пистолет Model 1912/1914 был продан в 2016 году за 97 750 USD
Использованная литература:
Weaver W. Darrin, Jon Speed, Walter Schmid. Mauser Pistolen: Development and Production, 1877–1948. Collector Grade Publications.
Smith W. H. B. Mauser Rifles and Pistols. The Stackpole Company. Harrisburg, Pennsylvania.
Кириллов В. М. Основания устройства и проектирования стрелкового оружия.
Благонравов А. А. Основания проектирования автоматического оружия.
